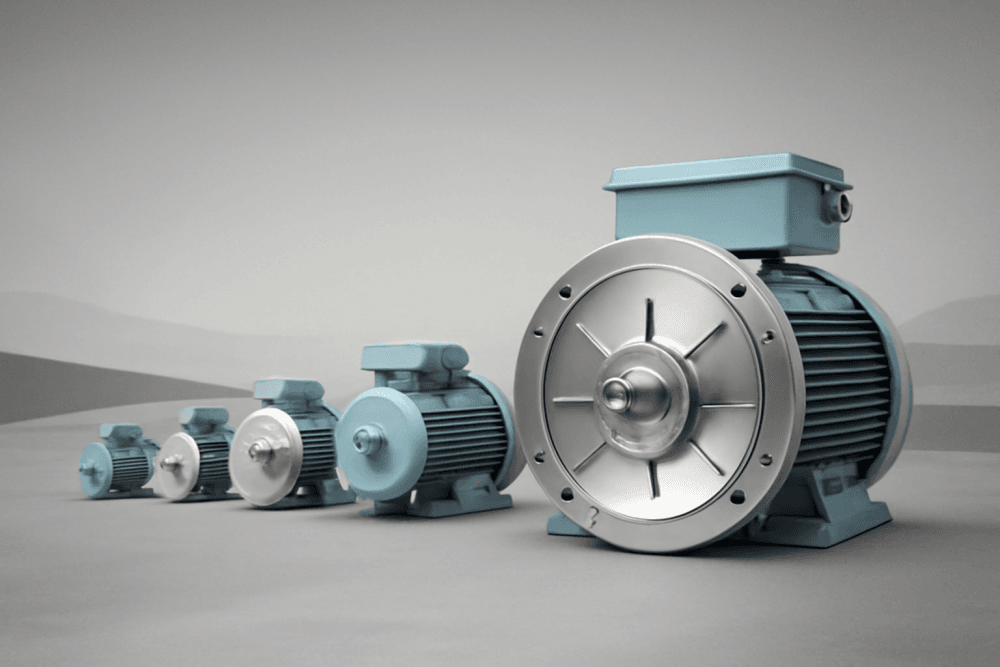

الکتروموتورهای سه فاز Volt Electric Motors:
1. مشخصات عمومی:
- توان خروجی: 0.12 تا 200 کیلووات
- اندازه فریم: 63 تا 315
- جنس فریم و بدنه:
- فریم آلومینیومی: 63 تا 180
- فریم چدنی: 160 تا 315
- ولتاژ نامی:
- موتورهای 2 و 4 پل: 230/400 ولت 50 هرتز (توان نامی ≤ 3 کیلووات) و 400/690 ولت 50 هرتز (توان نامی > 3 کیلووات)
- موتورهای 6 پل: 230/400 ولت 50 هرتز (توان نامی ≤ 2.2 کیلووات) و 400/690 ولت 50 هرتز (توان نامی > 2.2 کیلووات)
- درجه حفاظت (IP): IP55 استاندارد است و IP56، IP65 و IP66 نیز قابل سفارش هستند.
- کلاس عایق بندی: کلاس F
- افزایش دما: کلاس B
- نوع کاربری: S1 (کار مداوم)
- حداکثر دمای محیط: 40 درجه سانتیگراد
- حداکثر ارتفاع نصب: 1000 متر
- جنس روتور: دایکاست آلومینیوم
- سیستم خنک کننده: IC411 (خنک شونده با فن از سطح خارجی کاملا بسته موتور)
- محل جعبه ترمینال: بالای موتور در سمت درایو (DE)
- حفاظت حرارتی (ترمیستور PTC): استاندارد برای فریم سایزهای 180 تا 315، و قابل سفارش برای سایزهای کوچکتر
2. کلاس‌های بهره‌وری (Efficiency Classes): موتورهای سه فاز Volt Electric Motors در کلاس‌های بهره‌وری IE1، IE2 و IE3 تولید می‌شوند که مطابق با استاندارد IEC 60034-30 هستند.
- IE3 (Premium Efficiency): بالاترین راندمان را ارائه می‌دهند و برای توان‌های 7.5 تا 200 کیلووات در دسترس هستند.
- IE2 (High Efficiency): راندمان بالا را فراهم می‌کنند و برای توان‌های 0.75 تا 200 کیلووات در دسترس هستند.
- IE1 (Standard Efficiency): راندمان استاندارد را ارائه می‌دهند و برای توان‌های 0.12 تا 200 کیلووات در دسترس هستند.
3. ابعاد مکانیکی موتورهای ولت: کاتالوگ شامل جداول و نمودارهای دقیقی برای ابعاد مکانیکی موتورهای سه فاز با فریم آلومینیومی و چدنی، برای انواع نصب B3، B35، B5، B14، B34 و B9 می‌باشد.
4. یاتاقان‌ها (Bearings): Volt Electric Motors از یاتاقان‌هایی با فضای شعاعی و گریس مخصوص استفاده می‌کند که حداقل اتلاف اصطکاک و عملکردی روان را فراهم می‌کنند. جداول مربوط به نوع یاتاقان‌های مورد استفاده در موتورهای سه فاز (Table 18) در کاتالوگ موجود است.
5. اتصالات و علامت گذاری ترمینال‌ها: اتصالات موتورهای سه فاز Volt Electric Motors مطابق با استاندارد IEC 60034-8 با کابل‌های رنگی و علامت‌گذاری‌های استاندارد روی پیچ‌های ترمینال مشخص می‌شوند. موتورها قابلیت اتصال ستاره (Y) و مثلث (Δ) را دارند.
6. موتورهای دو سرعته: موتورهای سه فاز دو سرعته (با سیم‌پیچی دالاندر) نیز برای کاربردهای خاص مانند پمپ‌ها، کمپرسورها، و نوار نقاله‌ها تولید می‌شوند.
7. شرایط کار موتورهای ولت: موتورها برای کار مداوم در توان نامی در دمای محیط 40 درجه سانتیگراد و ارتفاع تا 1000 متر طراحی شده‌اند. در صورت فراتر رفتن از این مقادیر، توان نامی موتور باید کاهش یابد
